5. Освещение и сигнал

В систему освещения мотоциклов входят: фара, задний фонарь, переключатель света. На мотоциклах с колясками, например на мотоцикле М-72, установлен также фонарь коляски.

Фара (рис. 87) служит для освещения дороги.

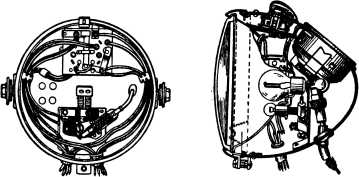

Рис. 87. Фара мотоцикла М-72.

Она состоит из корпуса, в котором установлены рефлектор и рифленое стекло с ободком (рассеиватель).

Корпус предохраняет рефлектор и лампочки от механических повреждений, от влаги и грязи. В верхней части корпуса находятся спидометр и переключатель с замком зажигания, плавкий предохранитель и контрольная лампочка. В рефлекторе установлены два патрона для лампочек дальнего и ближнего света.

Звуковые сигналы на мотоциклах устанавливаются электрические вибрационного типа (рис. 88).

Рис. 88. Звуковой сигнал: 1 — корпус; 2 — сердечник; 3 — прерыватель; 4 — мембрана; 5 — крышка.

Звук в вибрационных сигналах создают колебания мембраны.

Электрический ток поступает от аккумуляторной батареи на контакты кнопки сигнала, проходит по обмотке электромагнита, намагничивает сердечник, который притягивает к себе мембрану. Вместе с мембраной притягивается один из контактов, цепь тока разрывается, сердечник размагничивается, и мембрана под действием пружины возвращается в первоначальное положение, а контакты вновь замыкаются. Дальше процесс повторяется.
