1. Расположение и назначение органов управления

Органы управления размещают на мотоцикле так, чтобы обеспечить водителю возможность наиболее удобно пользоваться ими.

Так как руки водителя располагаются во время движения на руле, который и сам является одним из важнейших органов управления, то большинство других органов управления устанавливают на руле с таким расчетом, чтобы водитель мог ими пользоваться, не отрывая рук от ручек руля. Кроме того, некоторые органы управления располагают возле подножек.

К основным органам управления относятся следующие:

Руль, ручка управления дроссельным золотником, рычаг тормоза, рычаг управления механизма сцепления и др.

Руль представляет собой изогнутую стальную трубу, прикрепленную к верхней части передней вилки.

Вращающаяся ручка управления дроссельным золотником карбюратора помещена на правом конце трубы руля. Дроссельный золотник открывается при повороте ручки на себя и закрывается при повороте ручки от себя.

Рычаг тормоза переднего колеса расположен на правой стороне руля; при нажатии рычага на себя (к трубе руля) колесо затормаживается.

Рычаг управления механизма сцепления расположен на левой стороне руля; при нажатии рычага на себя сцепление выключается.

Педаль тормоза заднего колеса укреплена возле правой подножки; при нажатии педали колесо затормаживается.

Педаль переключения коробки передач расположена возле левой подножки мотоцикла.

Кроме этих основных органов управления мотоцикла, обеспечивающих безопасность его движения, к органам управления относятся также следующие: барашек рулевого амортизатора, рычаг опережения зажигания, рычаг управления декомпрессором и др.

Барашек (или маховичок) рулевого амортизатора расположен посредине руля. Затягивая барашек (справа налево), мотоциклист увеличивает трение в амортизаторе и, опуская барашек (слева направо), уменьшает силу трения в амортизаторе.

Рычаг опережения зажигания устанавливается на левой стороне руля. При повороте рычага на себя происходит раннее зажигание, при повороте от себя — позднее зажигание. Этот рычаг устанавливается только на мотоцикле М-72, имеющем ручную регулировку момента зажигания. Другие советские мотоциклы этого рычага не имеют, так как снабжаются или автоматическим механизмом изменения момента зажигания (мотоцикл ИЖ-350), или регулировка зажигания вообще отсутствует (мотоциклы М1А и К-125).

Рычаг управления декомпрессором устанавливается на левой стороне руля, причем только на мотоциклах, имеющих декомпрессор. При нажатии рычага на себя декомпрессор открывается.

Рычаг управления воздушной заслонкой карбюратора устанавливается на правой стороне руля на мотоциклах, имеющих такую заслонку (мотоциклы ИЖ-350). Воздушная заслонка открывается при повороте рычага на себя и закрывается при повороте рычага от себя.

Кнопка электрического сигнала устанавливается на левой стороне руля. При нажатии кнопки сигнал приводится в действие.

Ключ зажигания располагается либо в фаре (мотоциклы М-72, М1А), либо в коробке электроприборов (мотоциклы ИЖ-350, К-125).

Главный переключатель света у мотоциклов М-72, М1А, ИЖ-350 и К-125 объединен с ключом зажигания.

Переключатель дальнего и ближнего света располагается на руле с левой стороны.

Ручной рычаг переключения передач располагается с правой, в редких случаях с левой стороны мотоцикла. Такой рычаг в настоящее время устанавливается редко; он имеет чисто вспомогательное назначение для установки муфт переключения передач в положение холостого хода.

Кроме перечисленных органов управления, следует отметить педаль пускового механизма, которая располагается с левой стороны машины. Нажатие на эту педаль приводит во вращение коленчатый вал двигателя.

Итак, важнейшие органы управления расположены на руле мотоцикла. Чтобы обеспечить передачу усилия от рычага или ручки управляемому механизму, применяются тросы управления (рис. 140).

Рис. 140. Устройство троса управления: 1 — рычаг управления; 2 — винт закрепления троса; 3 — корпус рычага управления; 4 — упор оболочки; 5 — оболочка троса; 6 — наружная оплетка оболочки; 7 — регулировочный винт; 8 — контргайка регулировочного винта; 9 — корпус карбюратора; 10 — стальной трос; 11 — наконечник троса; 12 — барабанчик.

Трос управления состоит из оболочки 5, представляющей собой трубку, образуемую плотно навитой спиралью из стальной проволоки. Во избежание попадания грязи и влаги внутрь оболочки троса она покрывается хлопчатобумажной оплеткой или слоем пластмассы 6.

Внутри оболочки пропускается стальной трос 10 диаметром от 1,5 до 2,25 мм. Этот трос состоит из нескольких (обычно семи) стальных канатиков, сплетенных вместе. В свою очередь каждый канатик сплетается из нескольких (пяти-семи) стальных проволочек. Такое устройство делает трос очень гибким и в то же время очень прочным.

Один конец троса закрепляется в барабанчике 12, приводимом в действие рычагом управления 1, а другой связывается с управляемым механизмом (в данном случае с дроссельным золотником карбюратора), где укрепляется с помощью напаянного наконечника 11. Оболочка троса с одной стороны входит в упор 4, а с другой упирается в регулировочный винт 7, с помощью которого можно несколько изменить длину оболочки и тем самым отрегулировать натяжение троса. Как видно из рисунка, при повороте рычага 1 повернется барабанчик 12, с которым связан конец троса. Трос начнет наматываться на барабанчик и, перемещаясь в оболочке, потянет за собой дроссельный золотник. При отпускании рычага 1 или при повороте его в обратную сторону дроссельный золотник под действием пружины (на рисунке не показана) будет перемещаться в исходное положение.

Следовательно, трос управления приводит в действие механизм (в данном случае открывает золотник) только при вращении рычага в одну сторону. Обратное действие механизма (закрытие золотника) происходит под действием пружины. Поэтому тросы описанной системы относятся к типу тянущих.

В редких случаях на мотоциклах применяются тросы управления тянуще-толкающей системы. У этих тросов стальной канатик заменяется одной стальной проволокой диаметром 2,0–2,5 мм.

Обычно тросами на мотоциклах управляются следующие механизмы: карбюратор (дроссельные и воздушные заслонки), механизмы опережения зажигания (в случае отсутствия автоматической регулировки), тормоз переднего колеса и сцепление.

Для управления дроссельным золотником карбюратора на современных мотоциклах исключительно применяется вращающаяся ручка. Вращающиеся ручки бывают двух систем: ползункового типа и катушечного типа.

Мотоциклы М-72, ИЖ-350 и К-125 снабжены вращающимися ручками ползункового типа.

На рис. 141 показано устройство вращающейся ручки ползункового типа мотоцикла М-72.

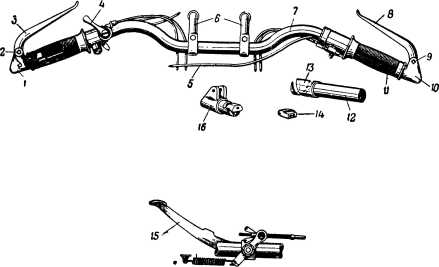

Рис. 141. Руль мотоцикла М-72: 1 и 10 — наконечники руля; 2 и 9 — оси вращения рычагов тормоза и сцепления; 3 — рычаг управления сцепления; 4 — ручка управления зажигания; 5 — трос управления тормозом переднего колеса; 6 — кронштейны крепления руля; 7 — рулевая труба; 8 — рычаг тормоза переднего колеса; 11 — резиновая ручка (правая); 12 — трубка вращающейся ручки; 13 — спиральный паз наконечника трубки вещающейся ручки; 14 — ползун вращающейся ручки; 15 — педаль тормоза; 16 — сухарь крепления наконечника руля.

На конце трубы руля с правой стороны с помощью двух винтов и стопора с контргайкой укрепляется рукоятка. Эта рукоятка с внешней стороны закрывается крышкой. В крышке имеются два отверстия для тросов, управляющих правым и левым карбюраторами. Оболочки тросов упираются в крышку.

В рукоятке выполнен продольный паз, по которому скользит ползун 14. С этим ползуном соединены концы тросов. На ползуне имеется выступ, который входит в спиральный паз 13 рукоятки, на которую надевается резиновая ручка 11. При поворачивании рукоятки ползун, имея направляющую в виде продольного паза, скользит вдоль спирального паза, натягивает или отпускает тросы.

Ручки катушечного типа применяются главным образом на спортивных и гоночных мотоциклах. Устройство этих ручек значительно проще, чем ручек ползункового типа. Как видно из рис. 142, на конец трубы руля надевается трубка ручки управления, левый конец которой выполнен в виде блока. На блок наматывается конец троса управления дроссельной заслонкой. Конец трубки ручки управления с блоком заключен в корпус ручки управления. Корпус состоит из двух половин, скрепленных винтами таким образом, что корпус плотно посажен на трубу руля. В одной из половин корпуса имеется отверстие, в которое проходит конец троса управления, и упор для оболочки троса. Действие катушечной ручки настолько просто, что пояснений не требует.

Недостаток ручки этой конструкции заключается в том, что во время работы происходит перегибание троса, наматываемого на блок трубки ручки. Чтобы избежать этого, в ручках иногда выполняется специальная цепочка, которая подвергается перегибу вместо троса. Цепочка наматывается на блок, а трос, как и в ручках ползункового типа, движется прямолинейно. Одна из таких конструкций приведена на рис. 142, б.

Рис. 142. Катушечные ручки: а — катушечная ручка управления карбюратором, действующая с изгибом троса; б — катушечная ручка управления, действующая без изгиба троса.

Рычажок управления зажиганием мотоцикла М-72 показан на рис. 143.

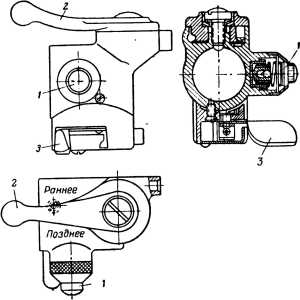

Рис. 143. Комбинированный рычажок управления зажиганием мотоцикла М-72: 1 — кнопка электрического сигнала; 2 — рычажок управления зажиганием; 3 — рычажок переключения света.

На общем корпусе, установленном на левой стороне руля, находятся рычажок управления зажиганием, кнопка электросигнала и рычажок переключения дальнего и ближнего света двухнитевой лампы головной фары мотоцикла.

На корпусе комбинированного рычажка зажигания нанесены надписи «раннее» и «позднее», показывающие положения рычажка, соответствующие определенному моменту опережения зажигания. Позднее опережение момента зажигания соответствует ходу рычажка на себя и раннее — от себя.

Устройство комбинированного рычажка зажигания ясно из рисунка и пояснений не требует.
