5. Система выпуска

Система выпуска служит для отвода отработавших газов из цилиндров двигателя наружу и для уменьшения шума, возникающего при выходе газов.

Во время работы двигателя отработавшие газы к моменту своего выхода из цилиндра имеют давление до 4–5 кг/см² и среднюю температуру 1000–1200 °C. За счет раннего открытия выпускного клапана давление в цилиндре двигателя к моменту перехода поршня к нижней мертвой точке понижается до 1,2 кг/см². Следовательно, за короткий промежуток времена, от момента начала выпуска до подхода поршня к нижней мертвой точке, т. е. за 50–80° поворота коленчатого вала, из цилиндра двигателя должно выйти примерно 75 % всего количества отработавших газов. И только после этого начинается принудительное выталкивание поршнем оставшихся в цилиндре газов, уже находящихся под более низким давлением, чем в начале выпуска.

Колебания давления в системе выпуска, вызывающие сильный шум, уничтожаются глушителями, применяемыми в системе выпуска.

Уничтожение шума газов при выпуске достигается следующими способами: расширением газов, расчленением потока газов на мелкие струи, многократным поворотом потока газов в глушителе и дросселированием потока газов.

В глушителях мотоциклов обычно используются все эти способы глушения шума выпуска в сочетании между собой.

Глушители, устанавливаемые на мотоциклах, должны иметь небольшое гидравлическое сопротивление. При увеличении сопротивления глушителя ухудшается наполнение цилиндров двигателя горючей смесью и, следовательно, понижается мощность двигателя, так как при большом сопротивлении глушителя в цилиндре остается значительное количество отработавших газов. В зависимости от гидравлического сопротивления глушители мотоциклетных двигателей поглощают примерно от 2 до 5 % мощности двигателя.

На рис. 51 представлена система выпуска двигателя мотоцикла М-72.

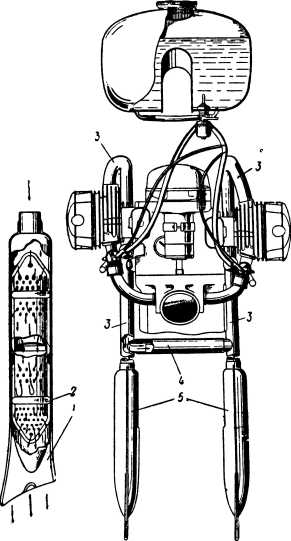

Рис. 51. Система выпуска двигателя мотоцикла М-72: 1 — наконечник глушителя; 2 — сердцевина глушителя; 3 — выпускные трубы; 4 — соединительная труба; 5 — глушители.

Она состоит из двух выпускных труб, расположенных по обеим сторонам мотоцикла, двух глушителей и трубы, соединяющей между собой выпускные трубы. Соединение выпускных труб улучшает глушение шума, так как выходящие из одного цилиндра отработавшие газы проходят через оба глушителя.

Отработавшие газы, поступающие из выпускной трубы в глушитель, проходят через большое количество мелких отверстий во внутреннюю трубу глушителя.

Встретив на своем пути перегородку, установленную во внутренней трубе, газы через отверстия опять выходят в полость, заключенную между корпусом глушителя и внутренней трубой. Встречая здесь перегородку, разделяющую полость между корпусом глушителя и внутренней трубой, газы снова через отверстия входят во внутреннюю трубку, откуда опять возвращаются в полость между корпусом и внутренней трубой. Затем газы через наконечники глушителя выходят наружу.

Аналогично работают и глушители мотоциклов M1А и ИЖ-350.

На гоночных мотоциклах для улучшения наполнения цилиндров двигателя горючей смесью и уменьшения затраты мощности на выпуск отработавших газов применяются мегафоны (рис. 52).

Рис. 52. Мегафон.
