2. Система питания

Система питания служит для приготовления горючей смеси и подачи ее в цилиндры двигателя, чтобы обеспечить его нормальную работу.

Система питания (рис. 64) состоит из карбюратора 5, топливного бака 7, бензокраника 3 с фильтром 2, бензопровода 4, воздушного фильтра 6.

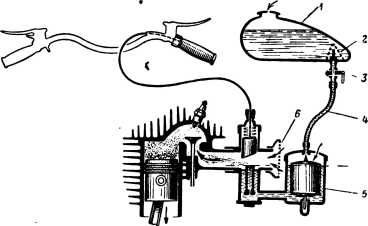

Рис. 64. Схема системы питания мотоциклетного двигателя: 1 — топливный бак; 2 — фильтр; 3 — бензокраник; 4 — бензопровод; 5 — карбюратор; 6 — воздушный фильтр.

Бензин из топливного бака через топливный фильтр по бензопроводу подается самотеком к карбюратору. Одновременно к карбюратору подводится воздух через воздушный фильтр. В карбюраторе горючее распиливается, в значительной мере испаряется и, смешиваясь с воздухом, образует горючую смесь. Затем через впускной патрубок горючая смесь поступает в цилиндр двигателя. После сгорания рабочей смеси отработавшие газы выталкиваются через выпускную трубу и глушитель наружу.

Таким образом, система питания подает горючее к цилиндрам, подает воздух, приготовляет горючую смесь и выпускает отработавшие газы.

Топливный бак обычно расположен на верхней части рамы, перед водителем. Емкость бака[4] обеспечивает запас хода дорожного мотоцикла в пределах 300–400 км.

Топливный фильтр обеспечивает очистку горючего до его поступления в карбюратор.

Воздушный фильтр очищает воздух, поступающий в цилиндры двигателя. Он должен быть небольших размеров, иметь малое сопротивление прохождению воздуха и простое устройство.

Карбюратор обеспечивает легкий запуск двигателя, приготовление горючей смеси необходимого для каждого режима работы двигателя состава и возможность регулировки качества горючей смеси в зависимости от условий эксплуатации. Карбюратор должен быть прост в изготовлении и иметь малые размеры. Он обычно располагается под топливным баком на задней стороне цилиндра. При V-образном расположении цилиндров карбюратор находится между цилиндрами. При оппозитном расположении цилиндров на каждый цилиндр ставится отдельный карбюратор.
