1. Рама

Ходовая часть мотоцикла состоит из рамы, передней вилки, подвески заднего колеса, колес, органов управления.

Рама мотоцикла служит для крепления всех механизмов мотоцикла и прицепной коляски. Она должна обладать достаточной жесткостью, прочностью и наименьшим весом.

Рамы разделяются в зависимости от профиля и применяемого материала на трубчатые, из профилированных балок и комбинированные. По способу соединения элементов различаются рамы разборные и неразборные. По конструкции они делятся на одинарные (плоскостные) и двойные (пространственные), а также на открытые и закрытые[5].

Раму мотоцикла, как правило, составляют следующие элементы (рис. 121): головка (рулевая колонка); верхний брус, который может состоять либо из одной части — основной, либо из двух — основной и усиливающей; передний брус; подмоторная часть (в рамах открытого типа отсутствует); подседельный брус; задняя вилка, которая состоит из правой и левой стоек и двух перьев задней вилки, правого и левого.

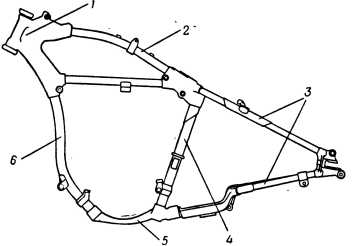

Рис. 121. Рама мотоцикла: 1 — головка рамы; 2 — верхний брус; 3 — задняя вилка; 4 — подседельный брус; 5 — подмоторная часть рамы; 6 — передний брус.

В настоящее время применяются главным образом трубчатые рамы, изготовленные из цельнотянутых (бесшовных) или сварных труб, реже применяются рамы из специальных штампованных профилей листовой стали, обычно П-образного или коробчатого сечения. Примером рамы последнего типа является рама мотоцикла ИЖ-350 (рис. 122).

Рис. 122. Рама мотоцикла Иж-350.

Наконец, встречаются рамы комбинированного типа, т. е. такие, в которых часть элементов выполнена из стальных труб, а часть из специальных профилей. Такую раму имеет мотоцикл ИЖ-49, у которого к основной штампованной части прикрепляется болтами трубчатая задняя вилка.

Элементы рамы соединяются между собой различными способами: с помощью специальных промежуточных узлов, к которым припаиваются или с которыми свариваются элементы рамы; путем сварки элементов рамы между собой; с помощью болтовых соединений.

Соединение частей рамы с помощью специальных промежуточных узлов — старый способ; в настоящее время он почти не применяется.

Соединение элементов рамы с помощью болтов, как показала практика, не нашло широкого применения. Это объясняется тем, что такие рамы полностью разборные и для сборки их необходимы специальные болты повышенной точности, а надежность болтового соединения сравнительно недостаточная.

В настоящее время широко применяется способ соединения элементов рамы путем сварки в стык. Так, например, сваренные без узлов рамы применяются на мотоциклах М-72, М1А и К-125. Кроме того, мотоциклетные рамы, выполненные сваркой, являются более легкими, чем сборные рамы.

Схемы рам различной конструкции приведены на рис. 123.

Рис. 123. Схема рам различной конструкции: а — одинарная рама; б и в — двойные рамы.

Одинарная (плоскостная) рама а является наиболее простой, но она обладает недостаточной прочностью к воспринятию боковых нагрузок, усиливающихся при движении с боковой прицепной коляской. Поэтому одинарные рамы применяются главным образом на мотоциклах легкого типа.

Двойные (пространственные) рамы б и в свободны от этого недостатка. Такие рамы устанавливаются на мотоциклах среднего и тяжелого типов.

Никакого обслуживания рамы мотоциклов не требуют. Поврежденные рамы, с трещинами или изломами, необходимо отремонтировать в мастерской путем сварки или пайки (с помощью меди) поврежденного места.

Если мотоцикл не держит прямого направления и начинает, как говорят, «тянуть» в одну сторону, то этот недостаток может быть вызван искривлением рамы. Выверка рамы производится при помощи специальных приспособлений.
