Приложение 3. 12,7-мм пулемет ДШК
Этот пулемет был создан на Ковровском инструментальном заводе № 2 им. Киркижа. Здесь в 1918 году начал работать известный конструктор стрелкового оружия генерал В.Г. Федоров, организовавший в 1921 году проектно-конструкторское бюро стрелковой автоматики. Вместе с ним работали В.А. Дегтярев, впоследствии генерал-майор, д-р технических наук, Герой Социалистического Труда, а также Г.С. Шпагин.
В 1930 году В.А. Дегтярев создал корабельный 12,7-мм пулемет ДК. Автоматика работала от пороховых газов, отводимых из канала ствола. Охлаждение воздушное, спусковой механизм обеспечивал ведение лишь непрерывного огня.
В 1937 году Г.С. Шпагин модернизировал 12,7-мм пулемет ДК, принятый на вооружение как пулемет ДШК образца 1938 года. Боевую работу обеспечивали пороховые газы, отводимые на откатные части. Ствол неподвижный с воздушным охлаждением. Магазинное питание заменено приемником барабанного типа с лентой. В 1940 году ВМФ стал получать пулеметы ДШК на стационарной тумбе, состоящей из основания с поворотной головкой для крепления пулемета и наплечника (приставного приклада-упора для наведения по быстроходным целям). Питание пулемета патронами, прицелы и методы ведения огня одинаковы с ДШК пехотного образца.
12,7-мм пулемет ДШК на тумбе. Рисунок выполнен И. И. Черниковым.
Корабельная башенная установка ДШКМ-2Б
В 1939 году в Отделе главного конструктора завода № 2 была спроектирована 12,7- мм спаренная башенная установка инженера И.С. Лещинского ДШКМ-2Б, которая с 1941 года устанавливалась на бронекатерах и предназначалась для стрельбы по живой силе, самолетам, легкобронированным морским и береговым целям.
Установка обеспечивала круговой обстрел по горизонтали и по вертикали в пределах от -10° до +85°.
Питание пулеметов двустороннее, из магазина с металлической лентой на 30 патронов. Для обеспечения начала стрельбы пулеметов в 10 магазинах имелся запас на 300 патронов.
ДШКМ-2Б снабжалась оптическим прицелом ШБ-К и кольцевым ракурсным прицелом, используемым в зависимости от обстановки.
Корпус башни в форме усеченного конуса, выполненный из 10-мм брони, защищал прислугу и материальную часть от пуль, мелких осколков снарядов и бомб.
В боекомплект установки входили патроны с бронебойными, бронебойно-зажигательными, бронебойно-зажигательно-трассирующими и зажигательными пулями.
Башня управлялась одним человеком — наводчиком, который являлся и заряжающим. По боевому расписанию к обслуживанию привлекался один подносчик.
Наводку по горизонту и по вертикали осуществлял вручную один человек.
Сварная корабельная башня ДШКМ-2Б для двух 12,7-мм пулеметов ДШК. Рисунок выполнен И. И. Черниковым.
Характеристики 12,7-мм пулемета ДШК
Характеристики 12,7-мм башенной установки ДШКМ-2Б
Корабельная башенная установка ДШКМ-2БУ
В феврале 1943 года ЦКБ-19 разработало проект установки ДШКМ-2БУ, которая являлась модернизацией ДШКМ-2Б. При этом вращающуюся часть изменили с усеченного конуса на шестигранную сварную башенку. Первые образцы переданы в эксплуатацию в августе 1943 года.
ДШКМ-2БУ обеспечивала круговой обстрел по горизонтали и обстрел по вертикали в пределах от -5° до +82°.
Наводка установки как по горизонту, так и по вертикали осуществлялась вручную одним человеком.
Общие данные пулемета ДШК не изменились, но емкость магазина конструкции ОКБ-16 возросла до 50 патронов, а масса — до 8 кг.
Установка снабжалась оптическим прицелом ШБ-К и кольцевым ракурсным прицелом, использовавшимися в зависимости от обстановки.
Корпус башни защищал обслуживающий личный состав и материальную часть от пуль и мелких осколков снарядов и бомб.
В боекомплект входили патроны с бронебойными, бронебойно-зажигательными, бронебойно-зажигательно-трассирующими и зажигательными пулями.
Установку обслуживал один человек — наводчик, он же — заряжающий. По боевому расписанию к обслуживанию приписывался один подносчик.
Данные установки ДШКМ-2БУ
Турельная установка МТУ-2
Турельная 12,7-мм установка МТУ-2 открытого типа обеспечивала круговой обстрел по горизонтали и по вертикали в пределах от -5° до +82°, наводка производилась стрелком вручную. Емкость магазина 50 патронов.

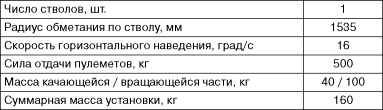

Характеристики 12,7-мм турельной установки МТУ-2
Общее расположение турельной установки МТУ-2 и элементы ее конструкции с 12,7-мм пулеметом ДШК выпуска 1944 года. Рисунки выполнены И. И. Черниковым. Публикуются впервые.
