Бронекатера Зеленодольского завода

От ленинградских эти катера отличались тем, что вместо 76,2-мм башен Т-34 на них устанавливали по две 76,2-мм пушки Лендера, но два универсальных 12,7-мм пулемета в башне ДШКМ-2Б усилили их вооружение.

Для установки башни ДШКМ-2Б ходовую рубку удлинили на одну шпацию в корму, это увеличило водоизмещение на 0,5 т и осадку на 1 см.

Из-за нехватки 76,2-мм башен Т-34 ВМФ пришлось вспомнить о безнадежно устаревшей, несуразной для того времени, открыто расположенной 76,2-мм универсальной пушке Лендера образца 1915 года, имевшей такой же боезапас, как и орудия танков Т-28 и Т-34.

Радиус обслуживания пушек Лендера из-за малой ширины корпуса, размещения рубки и кожуха машинного отделения оказался слишком малым, поэтому их установка считалась временной мерой.

Позже пытались объявить эти БКА катерами ПВО, но в 1941 году более малоэффективного зенитного орудия, чем пушка Лендера времен Первой мировой войны, в ВМФ просто не существовало. Уже не говоря о том, что катеру ПВО незачем иметь такое бронирование.

Для того чтобы ввести в строй уже готовые, но не вооруженные корабли, 11 февраля 1941 года Ленречсудопроект провел расчет остойчивости и осадки БКА при замене башен танка Т-28 на 76,2-мм пушки Лендера (результаты сведены в таблицу).

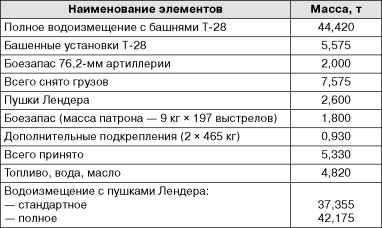

Изменение нагрузки бронекатеров проекта 1124 при замене башен танка Т-28 на пушки Лендера

При установке пушек Лендера метацентрическая высота не уменьшилась, осадка носом и кормой составила соответственно 0,68 и 0,72 м.

Для сохранения конструкции корпуса без изменения на вырез в палубе под башню Т-28 устанавливался накладной лист, крепившийся болтами через отверстия по штатному вырезу. А уже на этот лист, имевший соответствующие подкрепления, монтировалась пушка Лендера. Патроны подавали через отверстия, расположенные в районе мертвых углов обстрела.

Боезапас составлял 100 выстрелов на пушку, 7500 — на пулемет ДШК и 10 000 — на пулемет ДТ.

76,2-мм пушки Лендера, установленные в кормовой (сверху) и носовой частях бронекатеров проекта 1124 Волжской военной флотилии.

На бронекатерах стояли два более совершенных двигателя ГАМ-34-БС суммарной мощностью 1700 л. с., работавших на бензине Б-70, запас которого не изменился и составлял 4200 кг.

Водонепроницаемыми переборками корпус делился на 10 отсеков: 1-й отсек (форпик; 0–3 шп.) — цепной ящик и шкиперская; 2-й (3–7 шп.) — каюта командира; 3-й (7-13 шп.) — помещение команды на 17 человек; 4-й — носовой боевой отсек (13–18 шп.) — подбашенное отделение Т-28 и шкиперская; 5-й (18–22 шп.) — топливные цистерны (двумя продольными переборками здесь был выделен коридор для перемещения внутри катера); 6-й (22–31 шп.) — моторное отделение; 7-й (31–35 шп.) — кормовое боевое отделение; 8-й (35–41 шп.) — командное помещение на 8 человек; 9-й (41–45 шп.) — хозотсек (камбуз, котел парового отопления и провизионная кладовая); 10-й (45–50 шп.) — ахтерпик, румпельное, гальюн, шкиперская и дымовые шашки.

Экипаж бронекатера состоял из 16 человек: командир, старший моторист, два моториста, восемь артиллеристов и пулеметчиков, старший рулевой, два рулевых и один радист.

Корабельная мебель, а также негерметичные шкафы для боезапаса изготовлялись из дюралюминия.

Все отсеки, расположенные в оконечностях, имели сходные люки на верхней палубе. Вход в погреба боезапаса и моторный отсек осуществлялся через башенные и светлый люк машинного отделения. В палубе цитадели — люк над радиорубкой.

Топливный отсек имел на броневой палубе съемный лист, позволявший извлекать и грузить бензиновые баки.

В поперечных переборках выше ватерлинии стояли водонепроницаемые люки, позволявшие личному составу перемещаться внутри катера.

На верхней палубе в районе 20–24 шп. стояла рулевая рубка, частично утопленная в помещение топливных цистерн. За рубкой был оборудован ходовой мостик.

Над машинным отделением (25–30 шп.) размещался светлый люк для погрузки главных двигателей.

В районе 45–47 шп. для увеличения высоты помещения имелся фонарь над гальюном.

Становой якорь Холла имел массу 75 кг.
