Морские буровые

Первые попытки добычи нефти со дна моря начались еще в третьем десятилетии XIX века. Однако лишь в 1949 году была создана автономная буровая плавучая установка «Бретон Риг 20».

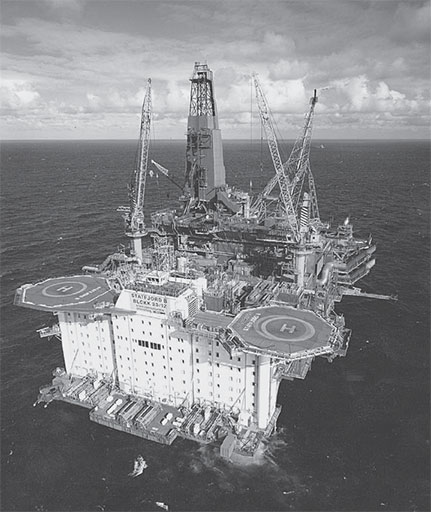

Бункер-основание для добычи и хранения нефти «Статфиорд Б»

В 1954 году построена самоподъемная буровая установка «Мистер Гас». Ее проект оказался настолько удачным, что буровые такого типа применяются и поныне на глубинах до 100 м. В 60-е годы создана первая плавучая буровая с динамической стабилизацией. Иными словами, она удерживалась на одном месте с помощью автоматически управляемых подруливающих устройств.

Самой глубоководной самоподъемной установкой считается японская трехколонная установка «Трайдент IX» постройки 1982 года. Она способна работать на глубинах до 122 м!

А самая глубоководная скважина была пробурена с американского бурового судна «Дискавери Севен Сиз» в том же 1982 году при глубине до дна 1828 м.

В 1982–1984 годах японцы построили для разведки нефти и газа в северных акваториях Канады и США четыре ледостойкие плавучие буровые установки разных типов.

Одна из них, например, представляет собой гигантский, горизонтально расположенный диск из стали диаметром 81 м и высотой 18,5 м. Такое плавучее сооружение под названием «Куллук» имеет осадку 12,5 м, рассчитано на работу при глубинах моря от 24 до 55 м и удерживается в точке бурения с помощью 12 якорей. Это первая в мире плавучая буровая установка, рассчитанная на эксплуатацию во льдах толщиной до 1,2 м и способная работать 200 дней в году.

Самой большой из арктических установок является «Канмар ССДСи» – буровая установка погружного типа. Она притапливается в месте работ до посадки на грунт и имеет размеры 214?53?25,3 м. Этот «остров во льдах», перестроенный из танкера, может проводить бурение на глубинах 7—12 м в течение всего года и выдерживать подвижку льдов толщиной до 2 м.

Норвежцами в 1981 году было построено крупнейшее в мире плавучее сооружение – железобетонный бункер-основание для добычи и хранения нефти «Статфиорд Б» водоизмещением 849 тыс. т. Этот искусственный остров и является до сих пор самым большим инженерным сооружением на море. Он установлен в Северном море на глубине 145 м, а его высота от морского дна до верха буровой вышки составляет 271 м.

Донное нефтехранилище имеет 20 гигантских цилиндрических резервуаров, диаметром 24 м каждый и общей вместимостью 250 тыс. куб. метров. На поддоне смонтированы четыре железобетонные колонны высотой по 110 м. На них, в свою очередь, опирается выполненная из стали верхняя часть сооружения, площадью 116 x 88 м и массой 47 000 т. На палубах-ярусах размещены 25 производственных модулей с оборудованием, общей площадью 37,5 тыс. кв. метров, а также и семиэтажный жилой блок на 250 человек.

Для работы оборудования это гигантское сооружение имеет собственную электростанцию мощностью 38 тыс. кВт. Бурение можно производить на глубину до 2800 м. Годовая добыча нефти – примерно 7,5 млн т.

Строительство этого монстра тоже велось по уникальной технологии. Начали с того, что в феврале 1978 года в специальном котловане была изготовлена монолитная железобетонная плита сотовой конструкции площадью 18,2 тыс. кв. метров. Она стала основанием всей конструкции.

На ней разместили днища всех 20 резервуаров. Затем котлован заполнили водой и всплывшую плиту отбуксировали на глубокую воду, где методом скользящей опалубки стали наращивать цилиндрические резервуары, а затем прочие железобетонные конструкции, время от времени выверяя их по лазерным нивелирам.

Одновременно на суше монтировались заготовки металлических конструкций, которые затем по частям были перенесены на основание.

После окончания строительства, в августе 1981 года «Статфиорд Б» совершил 280-мильное путешествие продолжительностью 6 суток к месту установки в Северном море. Эту операцию провели восемь буксиров суммарной мощностью 84,5 тыс. кВт. При этом осадка основания составляла 130 м!

В стройке участвовали около 7 тыс. бетонщиков и рабочих-судостроителей. Всего было израсходовано 135 тыс. куб. метров бетона, 35 тыс. т стальной арматуры, около 35 тыс. т металлоконструкций. В итоге стоимость основания «Статфиорд Б» превзошла цену авианосца «Карл Винсон» и составляет 1,8 млрд долл.
