Газовая турбина внешнего сгорания

Такая турбина тоже имеет компрессор, который нагнетает воздух. Но нагнетание происходит не в камеру сгорания, а в змеевик воздушного котла.

Воздушный котел имеет почти такую же топку, что и паровой котел. Только здесь теплом сгорания топлива нагревается не вода, а воздух, проходящий по трубам змеевика через топку.

Таким образом, компрессор, нагнетая воздух через котел, заставляет этот воздух нагреваться, отчего увеличивается его способность производить работу. Затем воздух проходит в полость турбины, совершает работу, расширяется и дальше не выбрасывается в атмосферу, а проходит через регенератор, холодильник и обратно к компрессору.

Здесь, на рисунке, показана одна из первых газотурбинных установок с регенератором, построенная нашими заводами.

Обратим внимание на два устройства: регенератор и холодильник.

Вы уже знаете, зачем нужен регенератор. Так же как отработавшие газы в турбине внутреннего сгорания, отработавший воздух здесь выходит еще с достаточно высокой температурой и своим теплом может подогреть воздух, поступающий из компрессора в котел. Этот подогрев и происходит в регенераторе.

А вот зачем холодильник?

Но мы ведь уже знаем, что для работы теплового двигателя, кроме «источника тепла», должен иметься и «источник холода». То есть тепло должно не только подводиться, но и отводиться.

Вот холодильник и отводит от рабочего тела то тепло, которое осталось неиспользованным в турбине и регенераторе. При этом воздух перед поступлением в компрессор охлаждается, и мощность, которую надо затратить на привод компрессора, снижается.

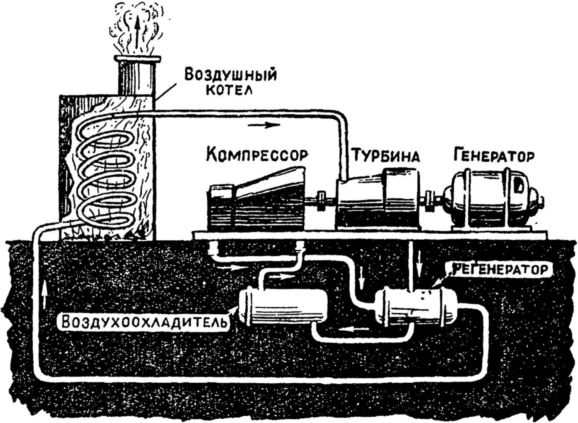

Схема газотурбинной установки замкнутого цикла (внешнего сгорания).

Таким образом, рабочий воздух турбины совершает замкнутый путь: холодильник — компрессор — регенератор (подогревается) — котел (нагревается до высокой температуры) — турбина (расширяется и охлаждается, совершая внешнюю работу) — регенератор (отдает тепло воздуху, поступающему в котел) — холодильник.

А что же является «источником холода», охладителем, в разомкнутой схеме? Там ведь нет холодильника!

Так же как и для двигателей внутреннего сгорания, этим источником является здесь наружная атмосфера.

Газотурбинную установку замкнутой схемы можно назвать еще и турбоустановкой внешнего сгорания, так как топливо здесь не соединяется с рабочим воздухом и сгорает в отдельном котле.
