Паровой насос в Летнем саду

Но вот, пока Папен увлекался идеей использования атмосферного давления и производил в самом цилиндре машины парообразование и конденсацию, другие инженеры решили использовать забытое Папеном его же собственное изобретение — паровой котел.

Английский горный инженер Томас Сэвери предложил откачивать шахтные воды паровым насосом любопытной конструкции. Паровой котел всё время подогревался огнем, — отводить и подводить огонь оказалось ненужным. У котла была устроена топка, в которой огонь мог гореть всё время. Полученный в паровом котле пар подавался в насосный резервуар, из которого своим давлением он вытеснял воду в нагнетательную трубу и дальше в сток. После того, как вода из резервуара оказывалась вытесненной, закрывался кран паропровода и на короткое время открывался кран водоподводящей трубки, через который в резервуар попадала холодная вода, отчего пар быстро конденсировался. В резервуаре образовывалось разрежение, то есть почти пустота, и вода, выдавливаемая атмосферным давлением из шахты по трубке, устремлялась в резервуар.

Затем цикл повторялся.

Чтобы пар не мог гнать воду обратно в шахту, а поднимал бы ее наверх, был поставлен невозвратный клапан, который сам открывался только в одну сторону — при движении воды из шахты в резервуар. Такой же невозвратный клапан мешал слиться воде из нагнетательной трубки.

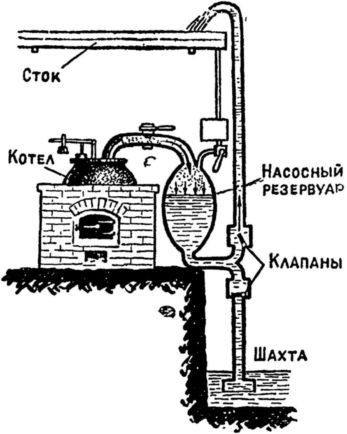

Паровой насос Сэвери — Дезагюлье (схема).

В том виде, как он был только что описан, насос Сэвери представлял собой уже несколько усовершенствованную французским физиком Дезагюлье конструкцию. Эта машина могла быть использована и на шахтах.

Паровой насос Сэвери — Дезагюлье для нас интересен еще и тем, что это была первая машина, использующая силу пара, появившаяся в России. Такой насос в 1717 году, по указанию Петра I, был установлен в Петербурге.

Петр I предполагал использовать насос Сэвери — Дезагюлье для крупных водоотливных работ при строительстве каналов в Петербурге. Насос оказался маломощным, и тогда Пётр I приказал его поставить в Летнем саду для накачивания воды в бак, откуда она подавалась к фонтанам. Еще два таких насоса были поставлены потом купцом Трусовым в своих банях на Фонтанке.

Малая производительность насоса Сэвери, разочаровавшая Петра I, была причиной поисков новых решений той же задачи.

Вслед за Сэвери и Папен предложил похожую конструкцию насоса, вернувшись сам к идее отделения парового котла. Но насос Папена был еще менее удачен, чем насос Сэвери. Главный недостаток таких машин, если не считать малой мощности и низкого коэффициента полезного действия, заключался в однократности действия, — нельзя было получить непрерывно работающий двигатель. И Папен и Сэвери для того, чтобы сделать универсальными свои машины, предложили комбинировать их с водяным колесом. Это значит, что паровой насос должен был откачивать воду из нижнего бака в верхний, а оттуда вода должна была сливаться на водяное колесо и вновь попадать в нижний бак. Водяное колесо, непрерывно вращаясь, приводило бы в непрерывное движение любые механизмы.

Несмотря на громоздкость и неэкономичность такой установки, она всё же применялась, — так остро ощущалась нужда в универсальном двигателе, не зависящем от места установки.
